鼓式切片機

2020-06-09 11:07:20

簡介
? ? ? ? ? 鼓式削片機是木材削片機的一種，是生產木片的專用設備，該削片機被廣泛應用于刨花板廠，中、高密度纖維板廠、禾秸廠、生物發電廠、木片廠等工業及生產廠家生產中的備料工段前常用設備。

適用范圍

工作原理
? ? ? 木料由進料口送入，當木料按接觸到削切刀片時，跟著削切刀盤的高速旋轉進行削切，其切削機構是一個旋轉的鼓輪，上面安裝若干把飛刀，飛刀旋轉時將木材加工成木片。鼓輪外緣上有多個方形通孔，切削下來的合格片料通過網篩孔落下，有底部排出，大的料片將在機內再次切削。

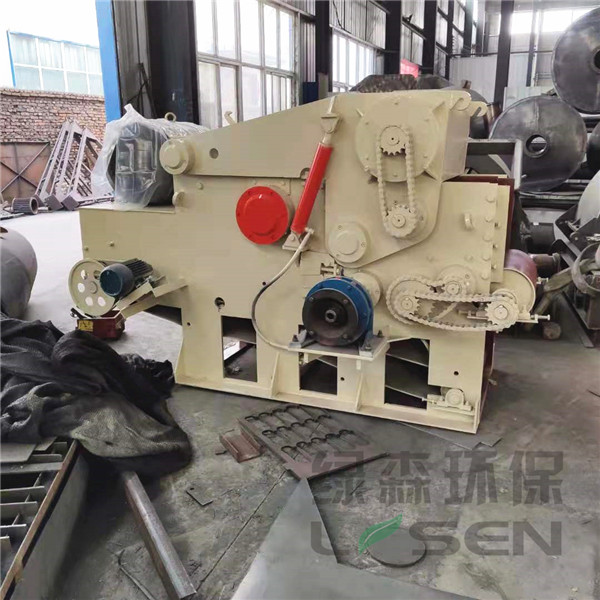

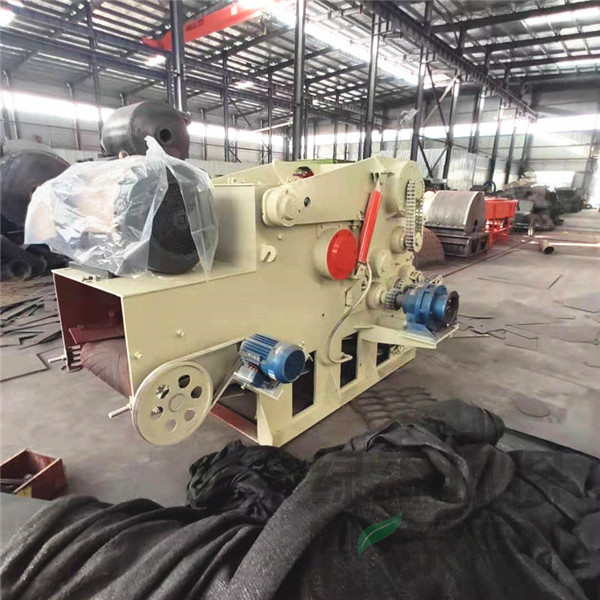

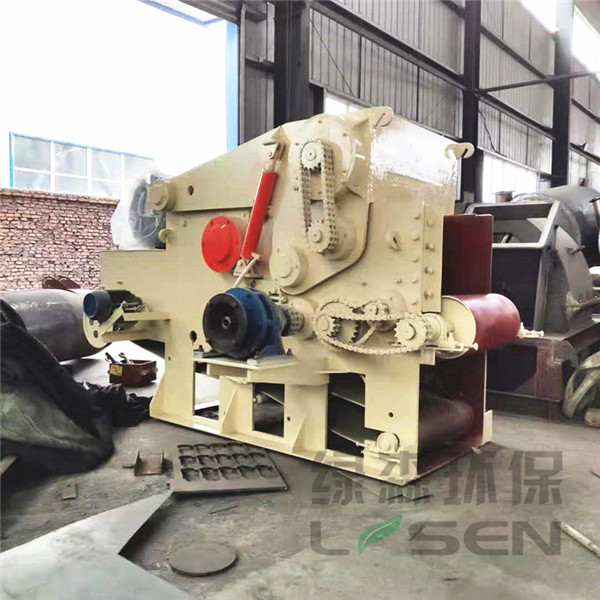

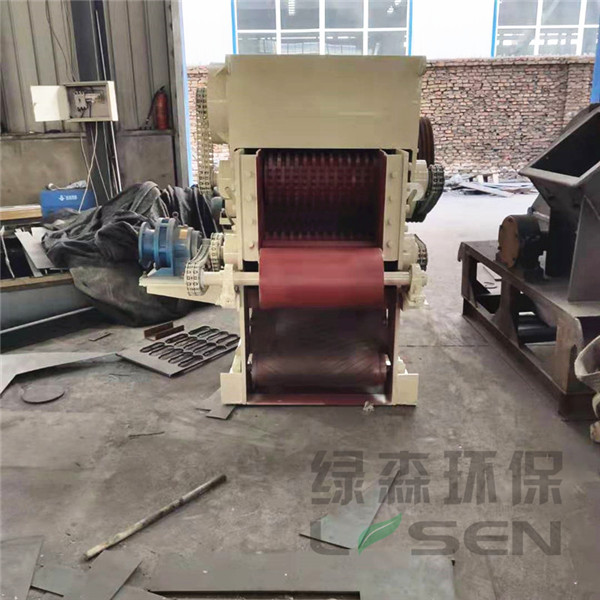

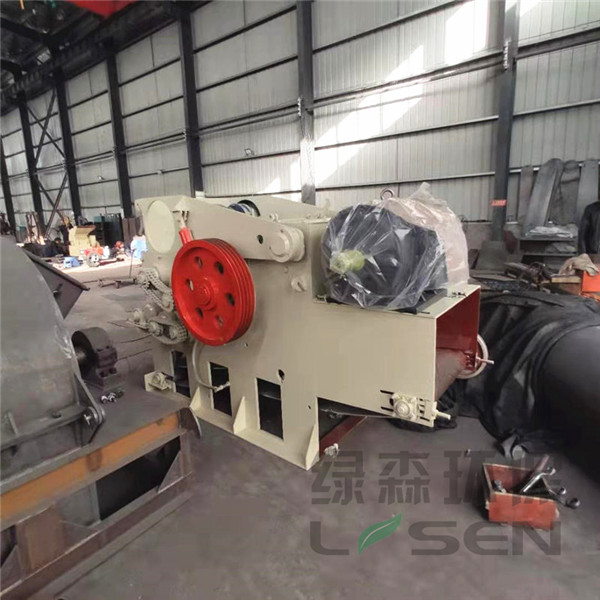

結構構成
鼓式削片機由機體、刀輥、上下喂料機構、液壓系統、送料裝置等部分組成。
1.機體：采用高強度鋼板焊接而成，是整臺機器的支承基礎。
2.刀輥：刀棍上安裝二把或三把、四把飛刀，用專門制造的飛刀螺栓，通過壓力塊，把飛刀固定在刀輥上。
3.液壓系統：由油泵供至油缸，可以啟動罩蓋，便于刀片的更換；在維修時可以抬起上喂料輥總成，便于調整飛刀、底刀的間隙和梳板的拆裝。
4.上下喂料機構：由進料接口、上下進料輥及進料調隙機構組成，從進料接口進入的木料被上下進料輥壓住，并以一定的速度向切削機構進給，控制切削木片的尺寸；在加工厚木料時，由進料調隙機構進行調節。

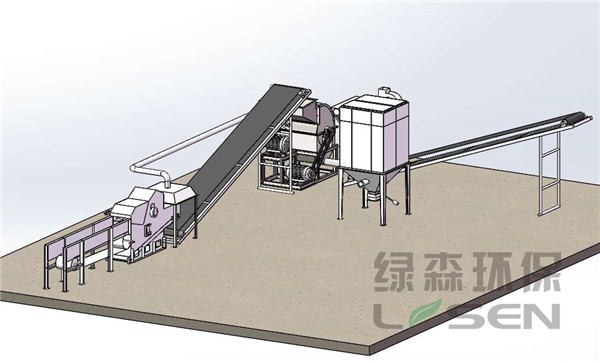

鼓式切片機+鋸末粉碎機? 破碎粉碎無塵生產線

技術參數

型號	215	216	218	2113
進口料尺寸	160×400	230×500	300×680	450×700
飛刀數量（片）	2	2	2	2
刀輥轉速（轉）	592	590	650	500
加工原料最大直徑	160	230	300	450
木片尺寸	30	30	30	38
生產能力（噸）	3-4	7-8	12-15	15-30
主電機功率	45	55	90-110	200-250
喂料輥電機功率	2.2-3	3-4	4-5	7.5*2
油泵電機功率	1.5*1	1.5*1	1.5*1	3*1
重量	2990	4070	7000	11840
外型尺寸	1470×1550×970	1800×1900×1210	2200×2150×1500	3670×2517×2050
輸送機電機功率	3	3	3	3
